БУЛЬДОЗЕР Т-170 Третье техническое обслуживание (ТО-3)

проводится через 1000 моточасов. 2.  Проверить уровень и, при необходимости, долить масло: - в подшипники опорных и поддерживающих катков, натяжных колес;


1.  Выполнить операции ТО-2.



2.  Проверить уровень и, при необходимости, долить масло:

- в подшипники опорных и поддерживающих катков, натяжных колес;



1          - пробка заливного отверстия

опорного катка;

2          - пробка заливного отверстия

поддерживающего катка;

3          - пробка заливного отверстия

натяжного колеса

Долить масло до выхода из заливного отверстия
















3. Проверить и, при необходимости, отрегулировать - форсунки;



1 - эталонная форсунка; 2 - тройник;

3 - проверяемая форсунка;

4 - топливопровод; 5 - секция насоса



Проверить форсунку на давление начала впрыскивания топлива и качество распиливания. Отрегулировать давление, отвернув (или завернув) регулировочный винт. При отворачивании давление уменьшается, при заворачивании -увеличивается


Text Box:  Text Box: зазоры в механизме газораспределения дизеля, предварительно подтянув гайки крепления головок цилиндров;Text Box: Последовательность затяжки гаекText Box:  Text Box: 1, 3- контргайки; 2 - наконечник штанги; 4 - регулировочный винт Зазор А - от 0,5 до 1,6 мм; зазор В - от 0,25 до 0,33 мм. Ход клапана при включении декомпрессора - от 0,7 до 2,5 мм Text Box:




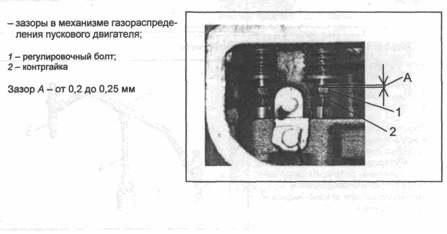

Text Box:

- муфту сцепления пускового двигателя;





1 - защелка;

2 - крестовина

Вращением крестовины добиться появления четкого щелчка от за­мыкания механизма включения; крутящий момент на оси рычага включения муфты от 50 до 70 Нм (от 5 до 7 кгс·м)




















Text Box:



- приводы пускового двигателя;



А - ручка воздушной заслонки;

В - рукоятка редуктора;

С - рукоятка механизма включения;

Д - рукоятка муфты сцепления






























Text Box:



а) регулирование привода редуктора


1 - регулировочная вилка;

2 - контргайка; 3 - тяга; 4 - рычаг редуктора

Изменением длины тяги обеспечить возможность перемещения рукоятки В из одного фиксированного положения в другое


б) регулирование привода муфты сцепления




1

Text Box:

- рычаг муфты сцепления;



2 - резьбовая муфта тяги;

3 - контргайка; 4 - тяга



Установить рукоятку Д муфты сцепления вперед до упора. Рычаг 1 повернуть по часовой стрелке до упора. Подсоединить тягу 4


в) регулирование привода механизма включения



1 - тяга; 2 - контргайка; 3 - вилка; 4 - рычаг



Отсоединить тягу 1 от рычага 4. Рукоятку С механизма включения установить в крайнее переднее положение.

Повернуть рычаг 4 по часовой стрелке до упора (при выключен­ном механизме). Подсоединить тягу к рычагу





















г) регулирование привода дроссельной заслонки


1 - рычаг регулятора;

2

Text Box:

- резьбовая муфта;



3 - контргайка; 4 - тяга

Вращением муфты 2 установить длину тяги 4, обеспечивающую перемещение заслонки от поло­жения полного открытия до полно­го закрытия при перемещении ры­чага регулятора


д) регулирование привода воздушной заслонки карбюратора




Text Box:  Text Box:
Text Box: 1 - зажим; 2 - винт зажима; 3 - винт заслонки; 4 - тяга Установить ручку А тяги в крайнее переднее положение. Винтом 3 закрепить тягу 4





















- зазор между электродами свечей зажигания, предварительно очистив свечи от нагара;



А - зазор между электродами



Отрегулировать зазор, подгибая боковой электрод, на величину от 0,6 до 0,7 мм




























Text Box:







- зазор между контактами прерывателя магнето и угол опережения зажигания;



1 -эксцентрик; 2 - неподвижный контакт; А - зазор между контактами от 0,25 до 0,35 мм



Отрегулировать зазор А, смещая неподвижный контакт поворотом эксцентрика




Text Box:



Поворотом магнето относительно деталей крепления установить контакты на начало размыкания при совпадении рисок на фланце и «ЗАЖ» на маховике в конце такта сжатия в первом цилиндре




























Text Box:



- муфту сцепления Бульдозера и приводов ее управления



1 - регулировочная гайка;

2 - ползун; 3 - фланец; 4 - рычаг



Зазор В - от 9 до 11 мм Зазор А - от 0 до 0,2 мм

























Text Box:




1 - шток сервомеханизма;

2 - ролик нажимного рычага;

3 - упор



Зазор А - от 0,5 до 1 мм



Свободный ход штока сервомеха­низма В - от 14 до 15 мм




Text Box:



коробки передач;



1 - рычаг; 2 - регулировочная вилка; 3 - контргайка; 4 - тяга; 5 - рычаг блокировки

Повернуть рычаг 5 вперед по ходу Бульдозера на угол 18° ± 3°, что соответствует размеру А - от 80 до 90 мм между кожухом муфты сцепления и осью отверстия под палец; подсое­динить тягу 4к рычагу 1.




- блокировочный механизм












Text Box:









4. Смазать:



- подшипники карданного вала;






























Text Box:



- подшипники шкива вентилятора и натяжного ролика;




Text Box:



- сапун гидросистемы;








































Text Box:





- сапуны ГТР, коробки передач и отделения конических шестерен;



Промыть сапун в дизельном топливе или керосине; продуть сжатым воздухом; пропитать набивку моторным маслом; установить сапун на место







Text Box:






Text Box:

- очистить контрольное отверстие в корпусе насоса системы охлаж­дения дизеля;





Прочистить отверстие проволокой диаметром 2-3 мм
